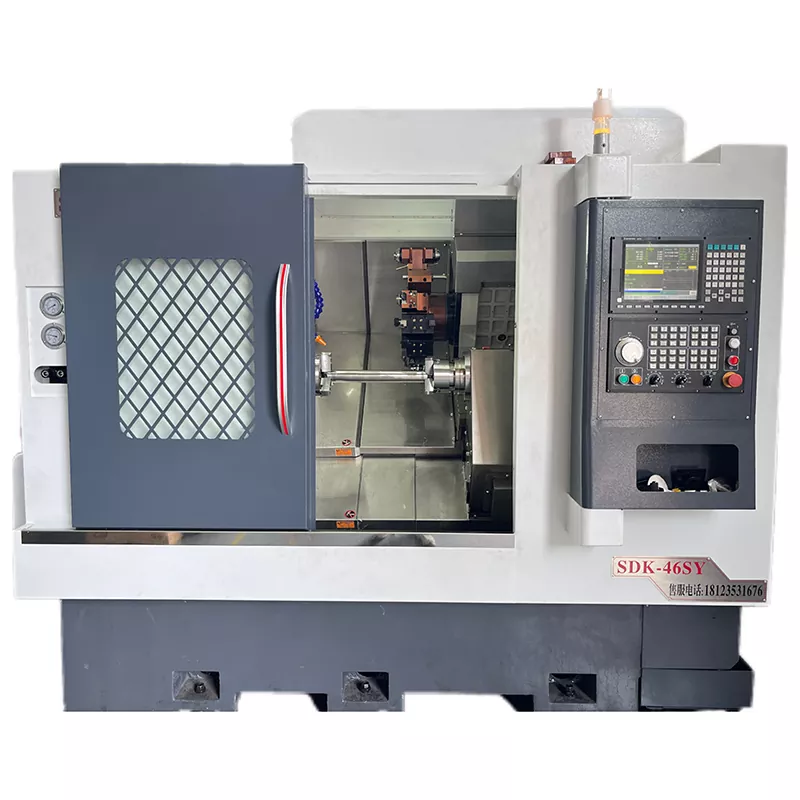

Біртекті шпиндель, CNC-тің біртұтас машиналары

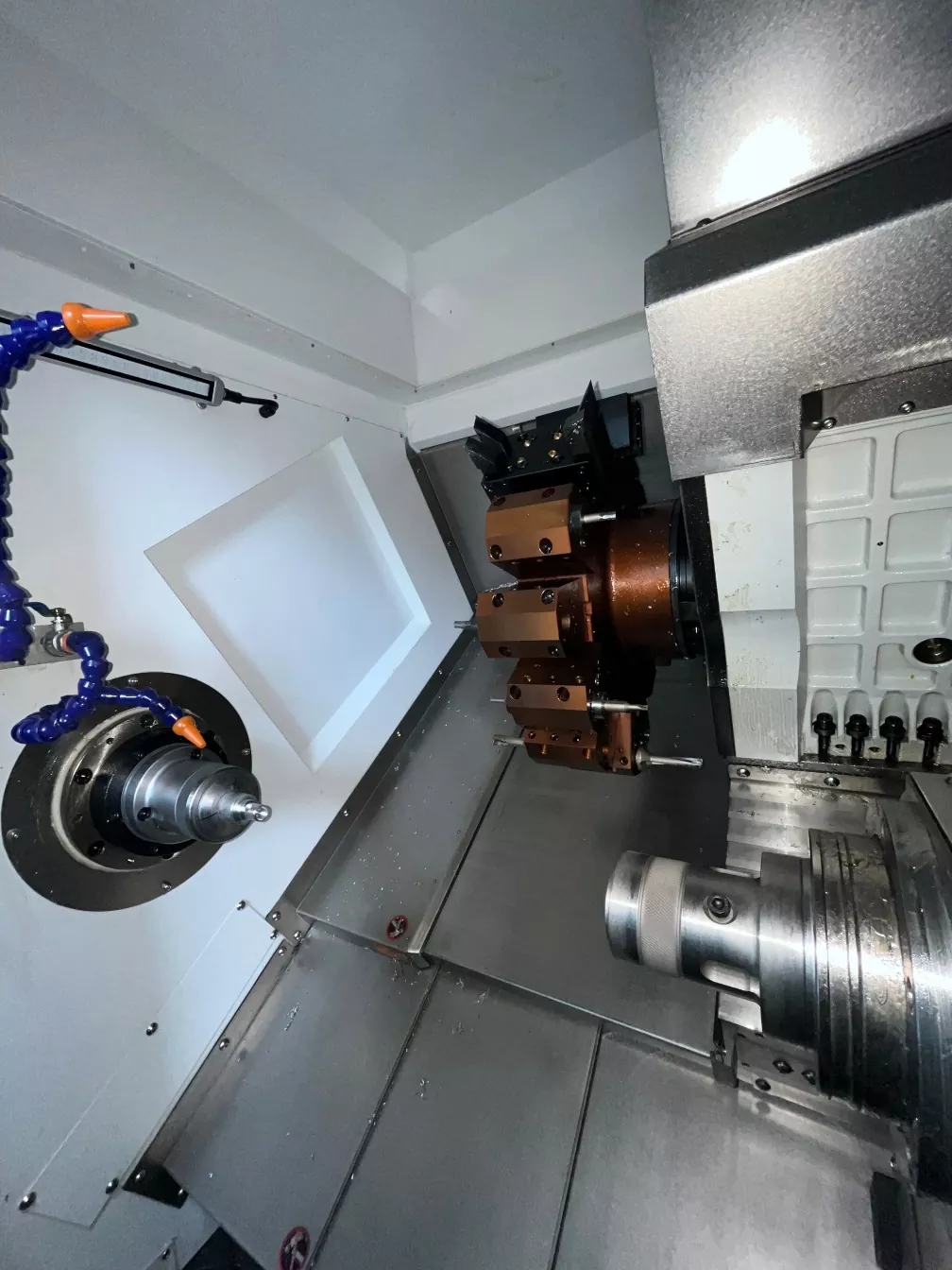

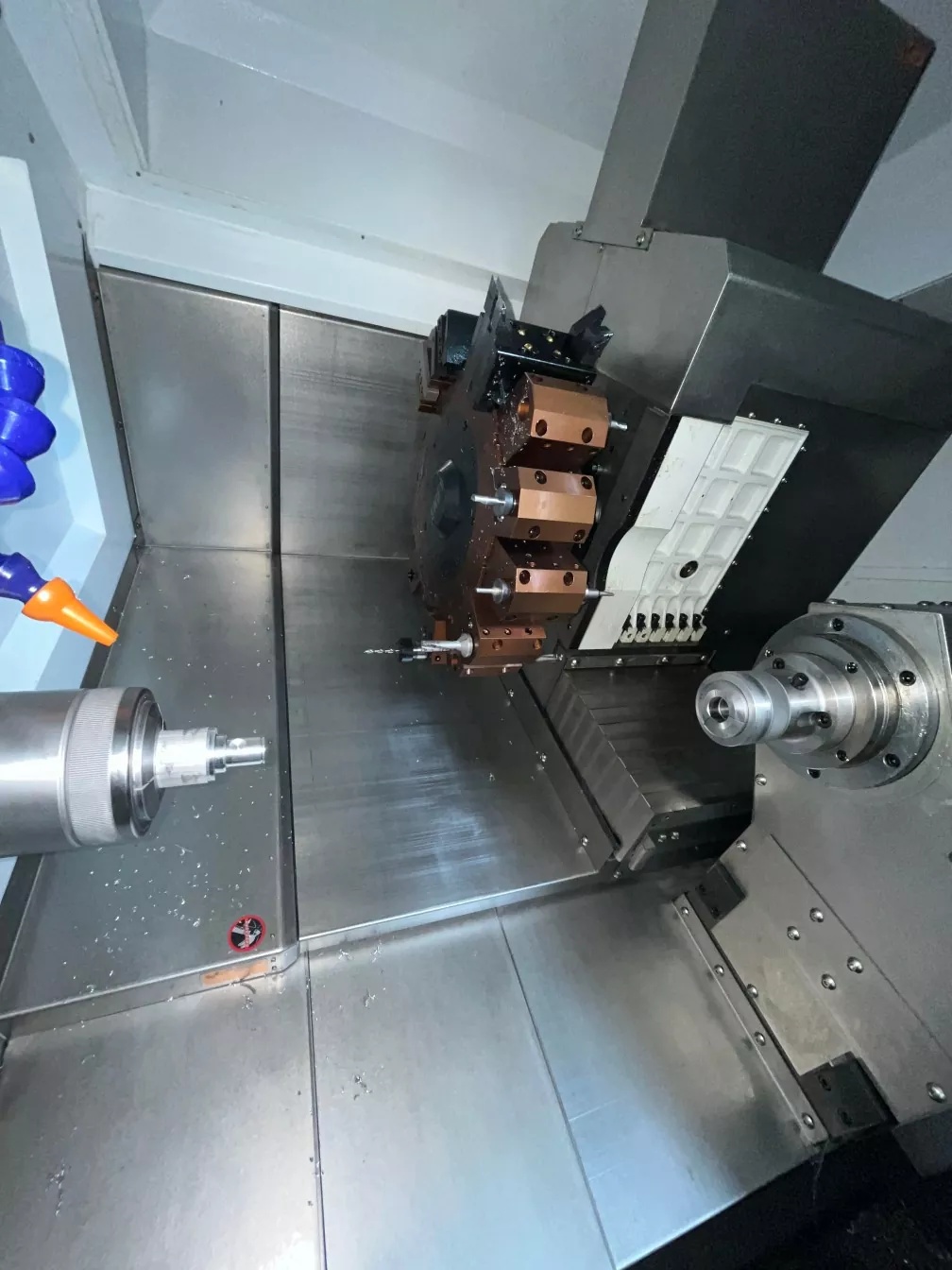

Қос шыбыққа арналған біртектес CNC станоктары, өйткені атау ұсынылады, өйткені машина құралы екі шпиндельмен және мұнарамен жабдықталған. Станоктың осы түрінің кереуеті, әдетте, шпиндель жақтауымен және жұмыс бөлігімен жабдықталған, сонымен қатар жылжымалы туркондармен жабдықталған. Жұмыс бөлігінің шпиндрі мен шпинджерлі шпиндель жақтауы сәйкесінше қысқыштарды қысып, өңдеу үшін қолданылады, ал құрал иесі кесу жұмыстарына жауап береді.

Сұрау жіберу

Өнім Сипаттамасы

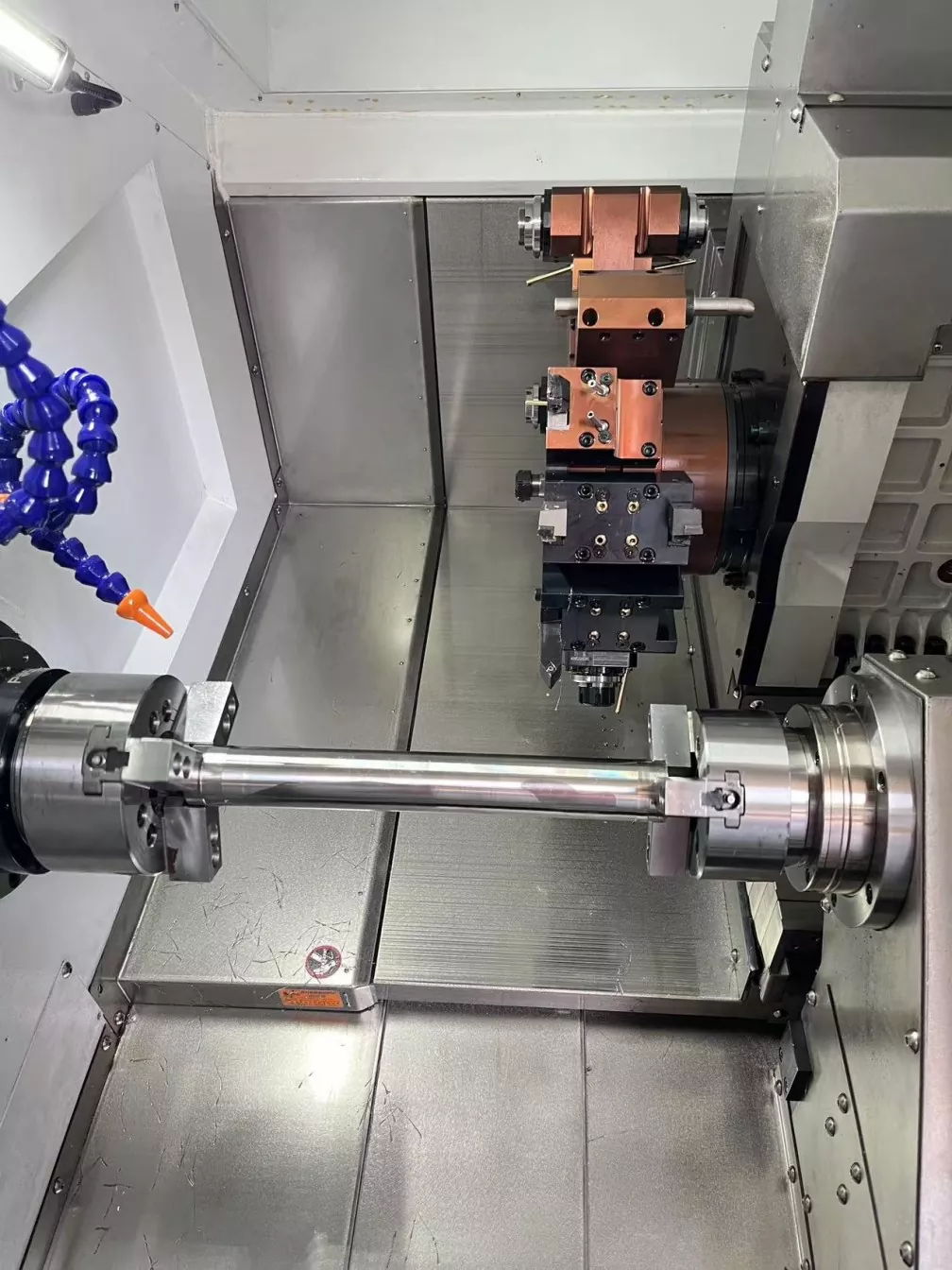

Дәстүрлі CNC ватсымен салыстырғанда, қос шыбық-шпинт-кнц-нің екі қабатты станоктары автоматтандырудың жоғары дәрежесіне ие. Ол бағдарламалау арқылы автоматтандырылған өңдеуге қол жеткізе алады, қолмен араласу мен қателіктерді азайту және процедураның дәлдігі мен тұрақтылықты арттыруға қол жеткізе алады. Мұнараны өңдеуге қойылатын талаптарға сәйкес тиісті лауазымға, сол және оңға, сол және оңға қарай орнатуға болады. Мұнараны жылжыту арқылы станок құралы дайындаманың екі ұшын да өңдеуді аяқтай алады, әрі қарай өңдеу икемділігін арттырады.

Өнім параметрі (сипаттамасы)

Өңдеу қуаты	46
Төсек денесін айналдырыңыз	Φ500
Диаметрдің ең үлкен өңдеуі	Φ350
Өңдеудің максималды ұзындығы	400 мм
Түйреуіш
Шпиндель мұрны	A2-5
Жолақ диафрагмасы	Φ45
Шпиндель жылдамдығы	0-4500
Көмекші шпиндель моторы	A2-4 (мотор шыбықтары)
Жолақ диафрагмасы	Φ36
Шпиндель жылдамдығы	0-5000
Механикалық дәлдік
Орналастырудың дәлдігін қайталаңыз	± 0.005
Шпиндель	≤0.005 / 100 мм
Шпиндельдік шайғыш	≤0.005 / 100 мм
X, z Crosshair	≤0.005 / 100 мм
X / z осі жылдам қозғалатын жылдамдық	24 м / мин
Осьтік инсульт
Х-осьтік инсульт	220мм
Z-осьтік инсульт	420мм
Саяхат Y-осі	± 45 мм / ± 50 мм
Мотор
Шпиндель (серво) және мотор	7.5KW
X осі (серво) және мотор	3.1кв
Z осі (серво) және мотор	3.1кв
Y осі (серво) және мотор	2.4 кВт
бүркеу
бүркеу	BMT45 / 55
Өзге
Салмақ	4200 кг
Механикалық өлшемдер	2450 * 1750 * 2120

Өнім мерекесі және қолдану

Қос шыбыққа арналған біртектес CNC станоктары, роликтер, спорттық жабдықтар, ауылшаруашылық техникалары және автомобиль компоненттері сияқты салалардағы бөлшектерді өңдеуде кеңінен қолданылады. Бұл салаларда бөлшектердің дәлдігі мен тиімділігіне қойылатын жоғары талаптар бар, ал қос шыбық-шыңдар КОС-тің біртұтас кнц станоктары осы қажеттіліктерге сәйкес келеді.
