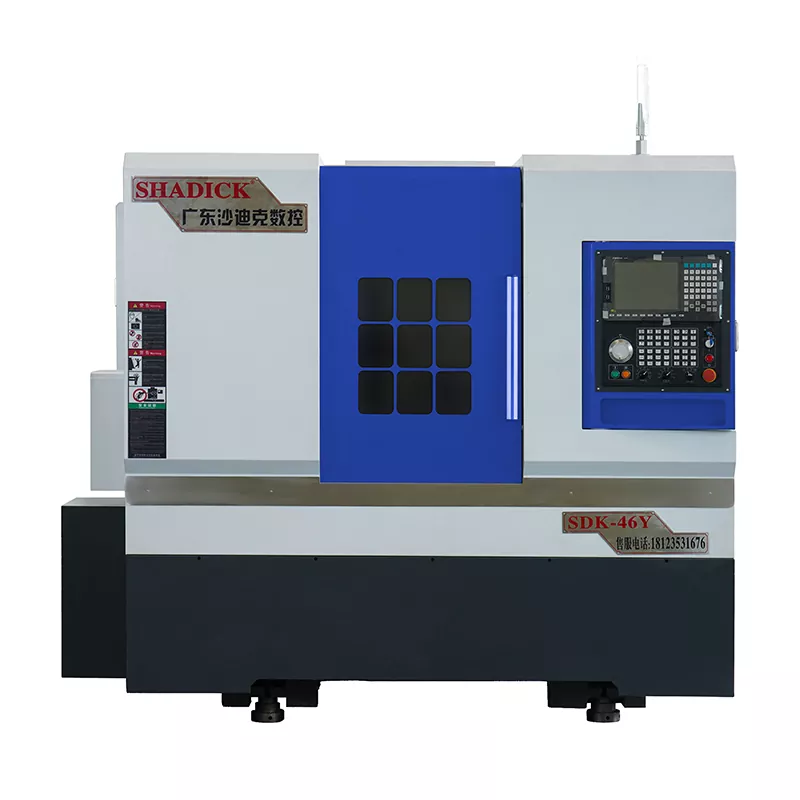

46-Тасымалданатын диірмен композиттік CNC машинасы

46-таржүйегіш диірмен композициясы CNC машинасы - өңдеу, фрезерлік, бұрғылау, бұрғылау, түрту функцияларын біріктіре отырып, өңдеу өнеркәсібіндегі жиі қолданылатын жабдықтар, бұл бір орнатумен бірнеше тапсырманы аяқтауға мүмкіндік береді. Біздің өзен-диірмен орталығы, әсіресе, жіңішке компоненттер мен күрделі иілген беттер сияқты күрделі бөлшектерді өңдеуге жарамды, олар көбінесе жоғары тиімділікпен және дәлдікпен қамтамасыз ету қиын, олар көбінесе дерлік өңдеу әдістерін қолдана отырып, жоғары тиімділікпен және дәлдікпен қол жеткізу қиын.

Сұрау жіберу

Өнім Сипаттамасы

46-Тасымалдаушы диірмені CNC композициясы CNC құрылғысы бір уақытта бұрылыс, фрезерлік, бұрғылау, түрту, түрту, хоббинг және қыстырғыш сияқты көп технологиялық бұрылыс функцияларына қол жеткізе алады.

Шпиндельдің C-осі жоғары ажыратымдылықтағы магнитикалық рингтің кодерімен жабдықталған, тұрақты индекстеуге мүмкіндік береді (индекстеу дәлдігі 0,01 градусқа дейін). Ол позициялау дәлдігі мен С-осьтің жоғары сенімділігін қамтамасыз ету үшін машиналық құралмен қапталған.

Ол толығымен қоршалған қорғаныс дизайнын қабылдайды, ол бұрандалар, бағыттағыштар және мойынтіректер сияқты маңызды компоненттерді тиімді қорғайды. Бұл эстетикалық жағымды, тұрақты және берік.

Онда индекстеу тиімділігі мен дәлдігін тиімді жақсартуға мүмкіндік беретін Тайвань синтециялық амалдық жүйесін қолданады.

Өнім параметрі (сипаттамасы)

Өңдеу қуаты	46
Төсек денесін айналдырыңыз	Φ450
Диаметрдің ең үлкен өңдеуі	Φ350
Түйреуіш
Шпиндель мұрны	A2-5
Жолақ диафрагмасы	Φ46
Шпиндель жылдамдығы	0-6000
Механикалық дәлдік
Орналастырудың дәлдігін қайталаңыз	± 0.005
Шпиндель	≤0.005 / 100 мм
Шпиндельдік шайғыш	≤0.005 / 100 мм
X, z Crosshair	≤0.005 / 100 мм
X / z осі жылдам қозғалатын жылдамдық	24 м / мин
Құйрықты орындық саяхат
Тасып-соғатын гильзаны нақтылау	Мо 5 #
Құйрықты орындық саяхат	370 мм
Құйрықты орындық қозғалыс әдісі	жұмақ
Чактың жоғарғы қашықтық	450 мм
Құйрықты орындық қысым диапазоны	5-20 килограм
Жоғары маршрут	120 мм
Құйрықты орындық құрылымы	Жеңнің дәл түрі
Осьтік инсульт
Х-осьтік инсульт	250 мм
Z-осьтік инсульт	510мм
Y осьтік инсульт	± 35мм
Мотор
Шпиндель (серво) және мотор	7.5KW
X осі (серво) және мотор	3.1кв
Z осі (серво) және мотор	3.1кв
Y осі (серво) және мотор	2.4 кВт
Қуат бас моторы	5.5KW
15- станцияның мұнарасы (BMT40)	Тайваньдан КНК королі, Қытай
Power Head 0 - диплом	2
90 - диплом	2
Өзге
Салмақ	3600 кг
Механикалық өлшемдер	2850 * 1780 * 2040

Өнім мерекесі және қолдану

Тойыншықтары бар кез-келген диірмен кешені - бұл бұру және фрезерлеу функцияларын біріктіретін және әр түрлі дайындамаларды өңдеуге арналған арнайы технологиялық жабдық. Бұл 46-таржүйліктердегі композициялық композициялық CNC машинасының жоғары дәлдігі, жоғары тиімділігі және кешенді пішінді дайындамаларды өңдеу мүмкіндігі оны бірнеше салада кеңінен қолданады.

Өнім туралы мәліметтер

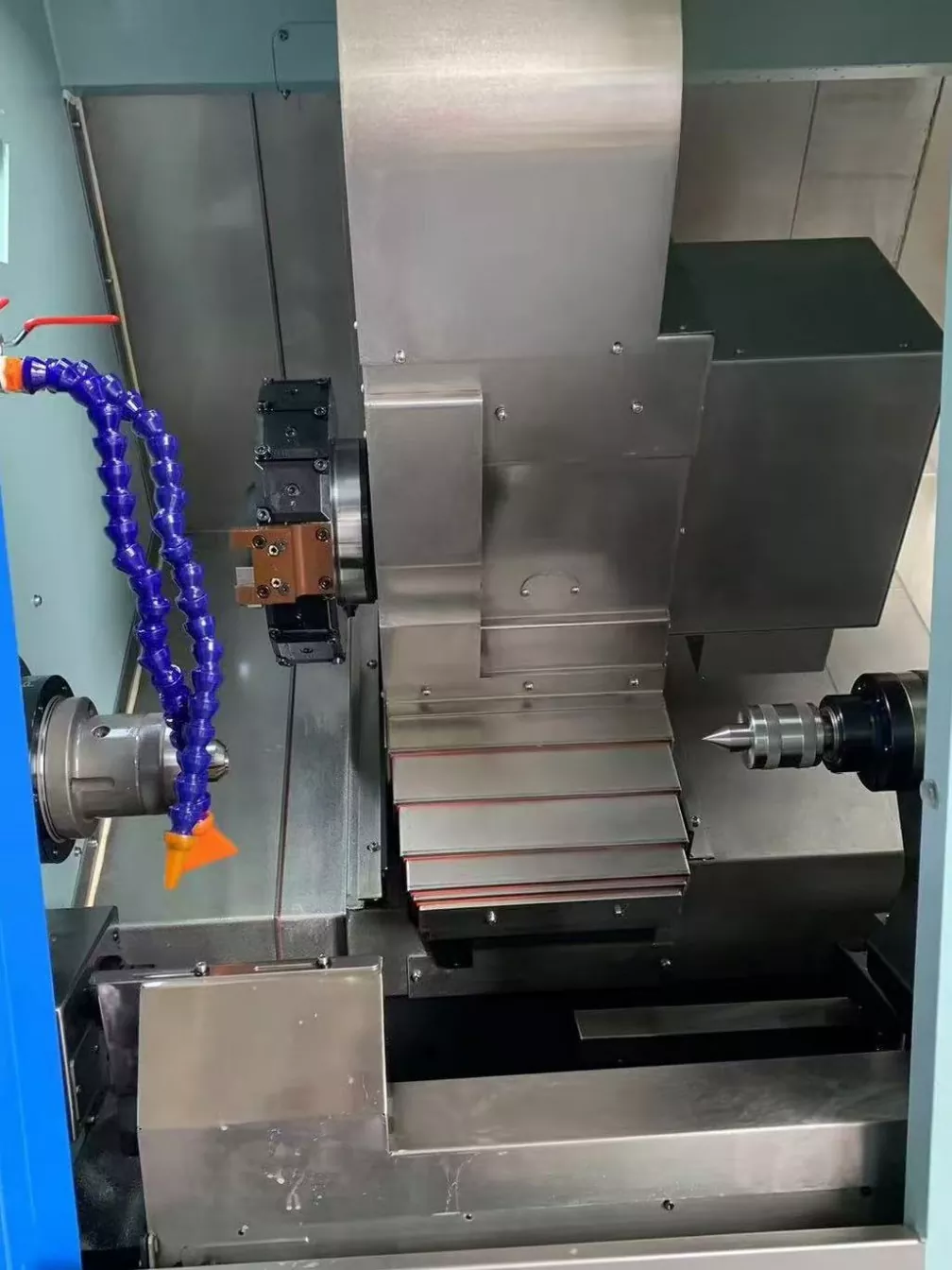

46-Тасымалдаушы диірмені CNC құрылғысы Станоктың ішкі құрылымы.

15 станцияның қуаты мұнарасы көбірек құралдарды жүктей алады. Күрделі бөлшектерді өңдеу кезінде құралдарды жиі өзгертудің қажеті жоқ, бұл құралды өзгертіп, өңдеудің тиімділігін арттырады және өңдеу тиімділігін жақсартады.
