Интер осьтердегі Y осіндегі бұрандалы қосылыс CNC станоктары

Интер осының қосылысы CNC-ге арналған қосылыстану диірменінің құралы, лат-диірмен кешенінің машиналарындағы кеңейтілген модель ретінде оның ерекше өңдеу әдісі ретінде, ол x осьтің икемді және AFT қозғалысын у осінің икемді алдын-ала интеграциясымен біріктіреді, бұл көп технологиялық өңдеудің тиімді интеграциясына қол жеткізеді. Бұл инновациялық дизайн өндіріс тиімділігін едәуір жақсартып қана қоймайды, сонымен қатар тиімді және сапалы өндіріс үшін заманауи өндірістің шұғыл сұранысымен үздіксіз туралайды.

Сұрау жіберу

Өнім Сипаттамасы

Біздің интерфекцияланған Y-осіміздің бұрандалы құрамдас бөлігі CNC станоктары импортталған жоғары дәлдіктегі сызықтық бағыттағыштармен, ролик бұрандалары мен дәл мойынтіректермен жабдықталған.

Ол төрт осьті байланыстырудың ең үлкен артықшылықтарын толығымен қана пайдаланады.

Бұл интерполяцияланған Y осіцевтикалық осьтік мұнарасы және Тоқшаулау орталығы, түзу Y осьтік машинасын алмастыратын жаңа модель бар бұрылыс диірменді өңдеу машинасы.

Бағдарламаланатын гидравликалық тентокс орталығы бір кілтпен жұмыс істеуге немесе кетіруге, оңай жұмыс орнын қысып, жеңілдетуге мүмкіндік береді. Оның екі жылдамдықты бақылауы бар (жылдам және баяу).

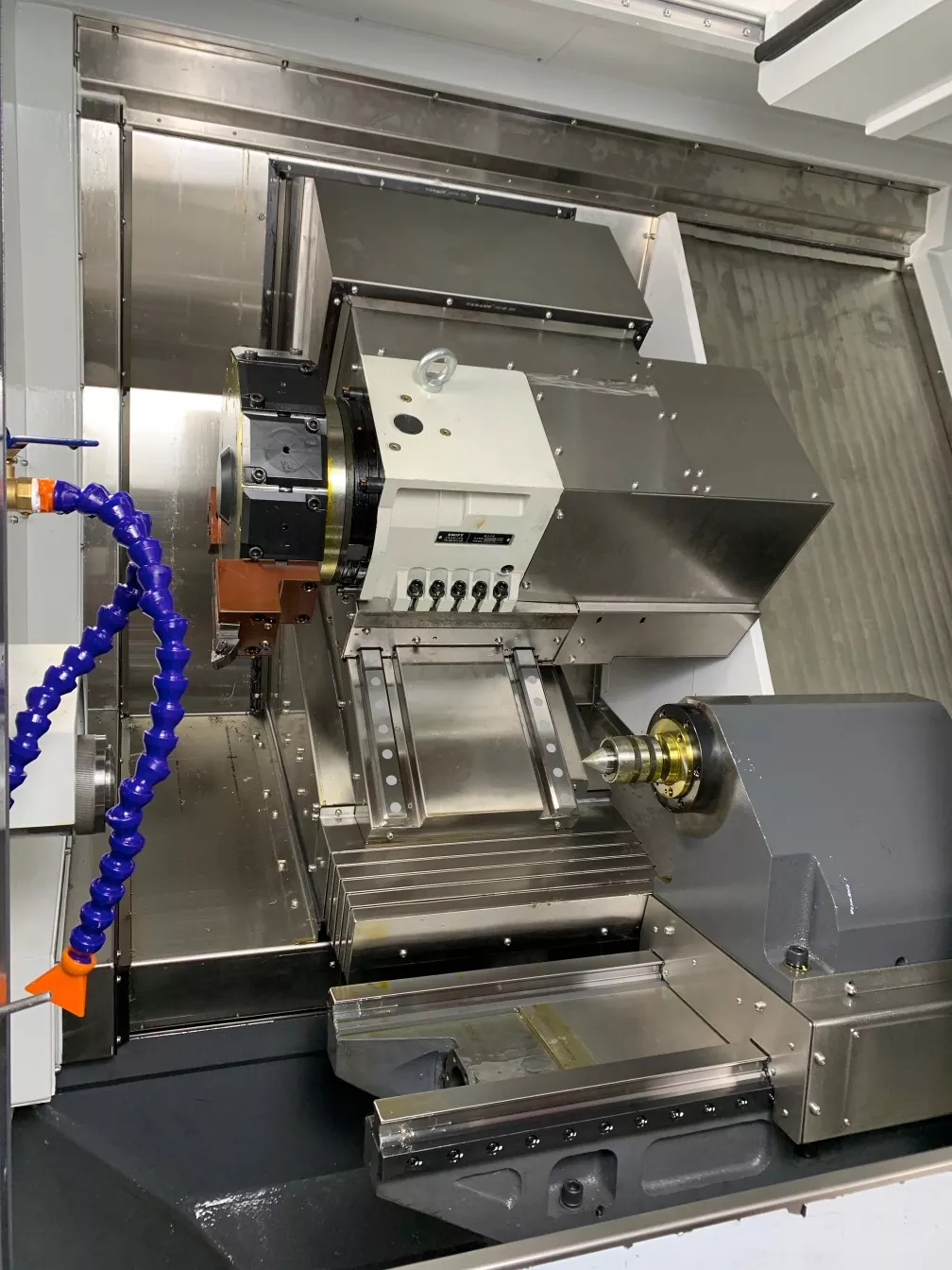

Мұнаралар жоғары қаттылықты бөлшектерді өңдеу үшін қолданылады, ал интерполяцияланған Y осьтерінің басын интегралдық бөлшектерге айналдыру функциясымен бірге пайдалануға болады.

Машинаның төсегі жоғары деңгейлі рельсті дизайнды ұзартады, бұл 200 градусқа дейін, бұл машина құралы ұзақ мерзімді жұмыс кезінде деформацияланбайды және жақсы қаттылық пен күшті тұрақтылықпен қамтамасыз ете алады.

Өнім параметрі (сипаттамасы)

Өңдеу қуаты	52
Төсек денесін айналдырыңыз	Φ600
Диаметрдің ең үлкен өңдеуі	Φ350
Түйреуіш
Шпиндель мұрны	A2-6
Жолақ диафрагмасы	Φ52
Шпиндель жылдамдығы	0-4500
Механикалық дәлдік
Орналастырудың дәлдігін қайталаңыз	± 0.005
Шпиндель	≤0.005 / 100 мм
Шпиндельдік шайғыш	≤0.005 / 100 мм
X, z Crosshair	≤0.005 / 100 мм
X / z осі жылдам қозғалатын жылдамдық	24 м / мин
Құйрықты орындық саяхат
Тасып-соғатын гильзаны нақтылау	Мо 4 #
Құйрықты орындық саяхат	500 мм
Құйрықты орындық қозғалыс әдісі	жұмақ
Чактың жоғарғы қашықтық	630мм
Құйрықты орындық қысым диапазоны	5-20 килограм
Жоғары маршрут	120 мм
Құйрықты орындық құрылымы	Жеңнің дәл түрі
Осьтік инсульт
Х-осьтік саяхат радиусы	260 мм
Z-осьтік инсульт	620мм
Y осьтік инсульт	+ 60 мм-68мм
Мотор
Шпиндель (серво) және мотор	11KW
X осі (серво) және мотор	3.1кв
Z осі (серво) және мотор	3.1кв
Y осі (серво) және мотор	2.4 кВт
Қуат бас моторы	5.5KW
бүркеу
бүркеу	BMT55
Өзге
Салмақ	5000 кг
Механикалық өлшемдер	2900 * 1950 * 2100

Өнім мерекесі және қолдану

Интер осьтердегі қосылыс диірменінің қосылыстары CNC станоктарының құралы әртүрлі өңдеу өнеркәсібінде, әсіресе док қондырмалары, автомобиль бөлшектері, автомобиль бөлшектері, медициналық жабдықтар және т.б., мысалы, жоғары дәлдікті және күрделі бөлшектерді өңдеуде кеңінен қолданылады, олар айтарлықтай артықшылықтары бар. Сонымен қатар, оны күрделі геометриялық пішіндермен, түрлі өлшемдермен, цилиндрлік беттерге, конустық беттерге, конустық беттерді, сфералық беттерді, сфералық беттерді және айналмалы беттерге өңдеуге де қолдануға болады.

Өнім туралы мәліметтер

Ол бұрандалы және сервокс моторымен басқарылады және басқарылады. Бағдарлама қозғалысының және тарту жөніндегі нұсқаулықты орнатуға болады, ал жұмыс қарапайым.

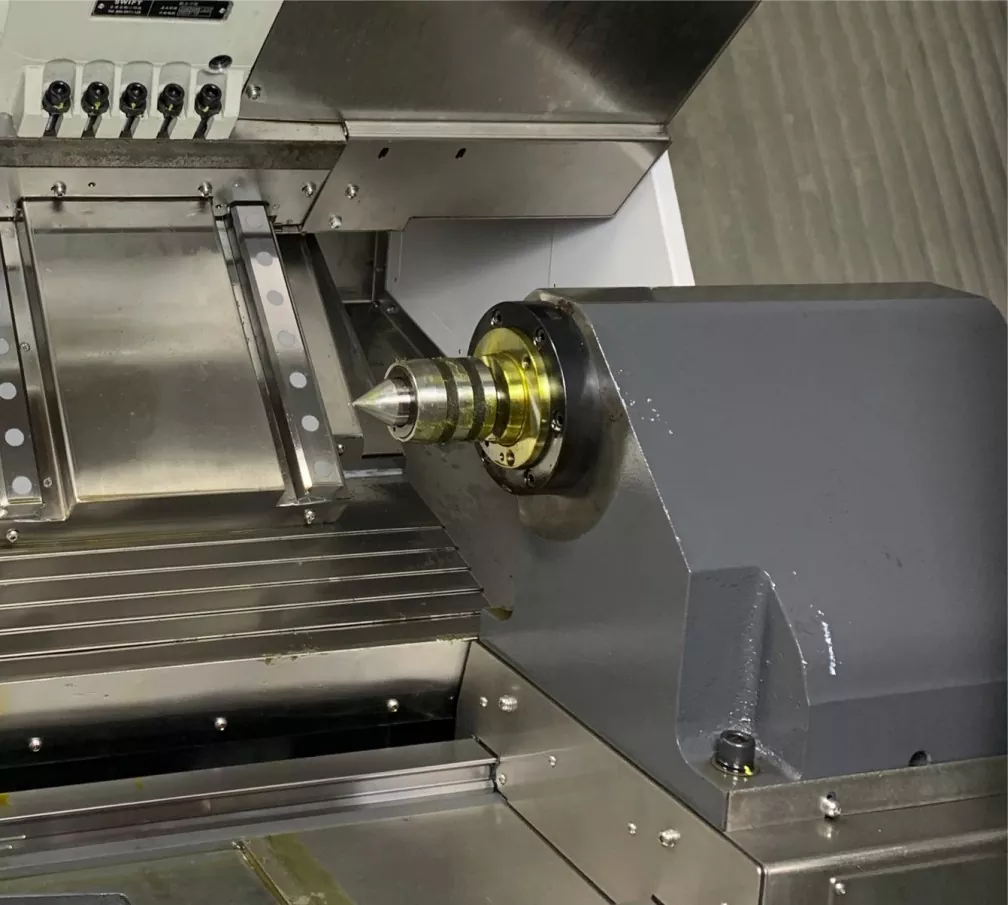

Ол бағдарламаланатын гидравликалық құйрықтың дизайнын қабылдайды, бұл ультра ұзын және жіңішке білік бөлшектерін өңдеу кезінде дөңгелектілік пен концентрацияны жеңілдетеді.

Бағдарламаланатын гидравликалық құйрықтар M-кодтар мен k-кодтар арқылы алға, артқа қарай жылжуды және тоқтап қалуды бақылауға болады. Сонымен қатар, бұл қысымның өзіндік түзетуіне мүмкіндік береді. Бұл қарапайым, ыңғайлы, қауіпсіз және сенімді.
